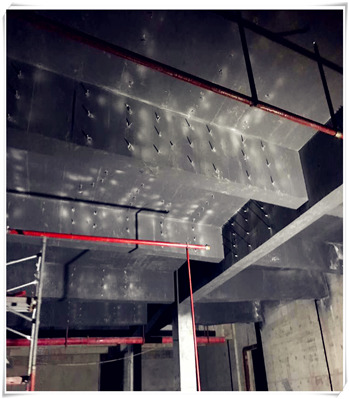

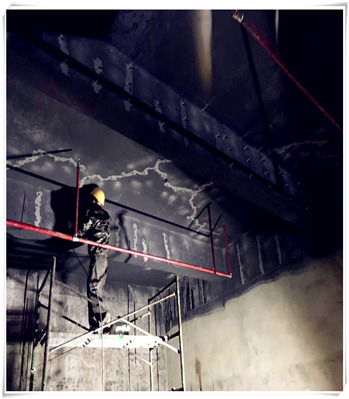

（1）河池特種結(jié)構(gòu)加固資質(zhì)公司判明結(jié)構(gòu)性裂縫的受力性質(zhì)：結(jié)構(gòu)性裂縫，根據(jù)受力性質(zhì)和破壞形式進一步區(qū)分為兩種：一種是脆性破壞，加固公司 http://www.hzymjy.com/另一種是塑性破壞。脆性破壞的特點是事先沒有明顯的預(yù)兆而突然發(fā)生，一旦出現(xiàn)裂縫，對結(jié)構(gòu)強度影響很大，是結(jié)構(gòu)破壞的征兆，屬于這類性質(zhì)裂縫的有受壓構(gòu)件裂縫（包括中心受壓、小偏心受壓和大偏心受壓的壓區(qū)）、受彎構(gòu)件的受壓區(qū)裂縫、斜截面裂縫、沖切面裂縫，以及后張預(yù)應(yīng)力構(gòu)件端部局壓裂縫等。脆性破壞裂縫是危險的，應(yīng)予以足夠重視，必須采取加固措施和其它安全措施。塑性破壞特點是事先有明顯的變形和裂縫預(yù)兆，人們可以及時采取措施予以補救，危險性相對稍小。屬于這類破壞的受力構(gòu)件的裂縫有：受拉構(gòu)件正載面裂縫，受彎構(gòu)件和大偏心受壓構(gòu)件正載面受拉區(qū)裂縫等。此種裂縫是否影響結(jié)構(gòu)的安全，應(yīng)根據(jù)裂縫的位置、長度、深度以及發(fā)展情況而定。如果裂縫已趨于穩(wěn)定，且最大裂縫未超過規(guī)定的容許值，則屬于允許出現(xiàn)的裂縫，可不必加固。例如某辦公用房，四層二跨框架結(jié)構(gòu)，跨度5m及7m，建于1990年，1998年6月出賣給某廠，廠方將此房用于制衣車間，使用不久，部分梁出現(xiàn)裂縫，要求鑒定。通過現(xiàn)場查勘，發(fā)現(xiàn)梁的裂縫均出現(xiàn)在梁的兩端，為約45°的斜裂縫，且混凝土的質(zhì)量較差，后經(jīng)過對部分梁的混凝土取芯試壓，最低強度等級約C12，平均強度等級為C15，圖紙設(shè)計混凝土強度等級為C20，二者相差較大，由于荷載增大及混凝土強度低，通過復(fù)算，梁處于超筋狀態(tài)，屬脆性破壞裂縫，應(yīng)予立即加固。

（2）河池碳纖維膠加固材料公司查明裂縫的寬度、長度、深度：鋼筋混凝土結(jié)構(gòu)構(gòu)件的裂縫按其表征可分三種：一是表面細小裂縫，即縫寬很小，長度短而淺；二是中等裂縫，其寬度在0.2mm左右，長度局限在受拉區(qū)，裂縫已深入結(jié)構(gòu)一定深度；三是貫穿性裂縫，縫寬超過0.3mm，長度伸到受壓區(qū)，裂縫已貫穿整個截面或部分截面。結(jié)構(gòu)性裂縫不僅表征結(jié)構(gòu)受力狀況，還會影響結(jié)構(gòu)的耐久性。裂縫寬度愈大，鋼筋愈容易銹蝕，意味著鋼筋和混凝土之間握裹力已完全破壞，使用壽命已近終結(jié)。一般室內(nèi)結(jié)構(gòu)，橫向裂縫導(dǎo)致鋼筋銹蝕的危險性較小，裂縫以不影響美觀要求為度，而在潮濕環(huán)境中，裂縫會引起鋼筋銹蝕，裂縫寬度應(yīng)小于0.2mm，但縱向縫易引起鋼筋銹蝕，并導(dǎo)致保護層剝落，影響結(jié)構(gòu)的耐久性，應(yīng)予處理。當裂縫長度較長，深度較深，嚴重影響構(gòu)件的整體性，往往是破壞征兆。例如受彎構(gòu)件正截面梁底出現(xiàn)裂縫，裂縫長度向受壓區(qū)發(fā)展，并到達或超過中和軸，是比較危險的，若縫長較短，局部在受拉區(qū)，一般危險性較小。裂縫深度也是表征之一，通常表面裂縫多是非結(jié)構(gòu)性裂縫，貫穿性裂縫多是結(jié)構(gòu)性裂縫，容易使鋼筋銹蝕，危險性較大，應(yīng)查明原因，根據(jù)危險性，采取必要的加固措施。
